دليل محولات النوع الجاف: الأنواع والمواصفات والتطبيقات

A محول من النوع الجاف ينقل الطاقة الكهربائية بين الدوائر باستخدام الهواء أو راتنجات الإيبوكسي أو أي مادة أخرى غير سائلة للعزل والتبريد، بدلاً من الزيوت المعدنية المستخدمة في الوحدات المملوءة بالسوائل. يزيل هذا البناء مخاطر الحريق والتسرب المرتبطة بالنفط، ولهذا السبب يتم تحديد المعدات على نطاق واسع في المستشفيات والمدارس والمباني الشاهقة ومراكز البيانات التي تتطلب وضعها في الأماكن المغلقة.

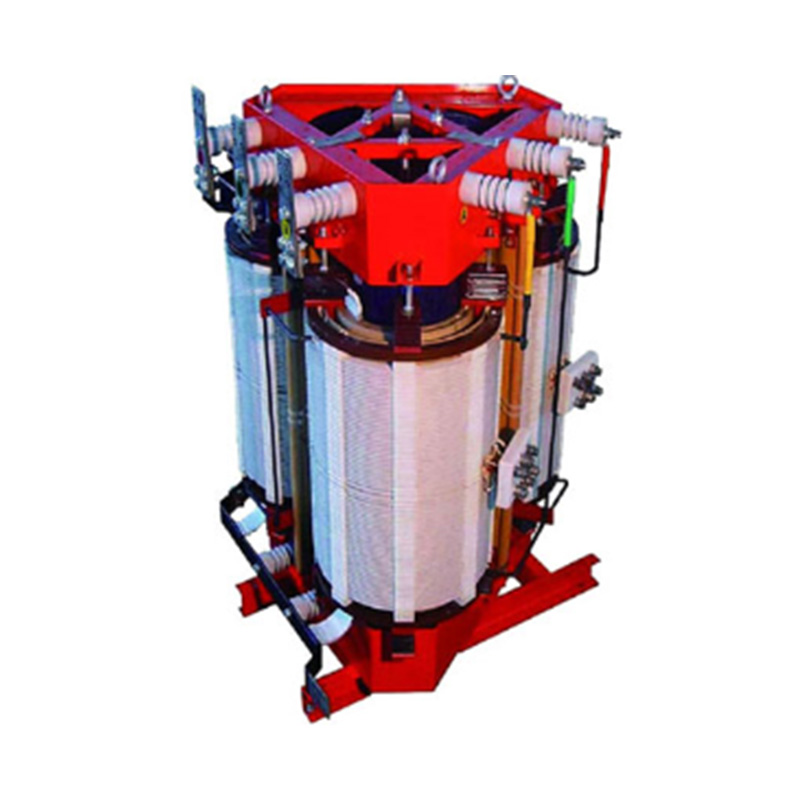

ما هو محول النوع الجاف؟

المحول من النوع الجاف هو جهاز كهربائي ثابت يعمل على رفع الجهد أو خفضه دون غمر قلبه ولفائفه في عازل سائل. يتم التبريد من خلال الحمل الحراري للهواء الطبيعي (AN) أو دوران الهواء القسري (AF)، ويتم توفير العزل بمواد مثل راتنجات الإيبوكسي المصبوبة، أو القماش الملمع، أو الورق المشرب بالراتنج. ويعني غياب العزل السائل أنه لا يوجد زيت يمكن أن يتسرب أو يشتعل أو يتطلب بنية تحتية للاحتواء.

مبدأ العمل والبناء

مثل أي محول، تعمل الوحدة من النوع الجاف على الحث الكهرومغناطيسي. يولد التيار المتردد في الملف الأولي تدفقًا مغناطيسيًا متغيرًا في قلب الفولاذ الرقائقي، مما يؤدي إلى توليد جهد متناسب في الملف الثانوي. تحدد نسبة اللفات بين اللفات الأولية والثانوية ما إذا كانت الوحدة ترفع الجهد لأعلى أو لأسفل.

هناك ثلاث تقنيات لف شائعة في الإنتاج الحالي:

• هيكل من الراتنج المصبوب (إيبوكسي مشرب بالضغط الفراغي)، يستخدم لتوزيع الجهد المتوسط والعالي
• بناء الورنيش المشرب بالضغط الفراغي (VPI)، يستخدم عادة للجهد المنخفض أو تصنيفات كيلو فولت أمبير الأصغر
• بناء جرح مفتوح مع عزل من الألياف الزجاجية أو نومكس، يستخدم عندما لا يكون صب الراتنج المدمج عمليًا

المواصفات الفنية وعوامل الأداء

يعتمد اختيار الوحدة بشكل صحيح على مطابقة العديد من المعلمات المقدرة مع بيئة التحميل والتركيب بدلاً من سعة كيلو فولت أمبير وحدها.

سيناريوهات التطبيق

نظرًا لأن المحولات من النوع الجاف لا تتطلب حفرة لاحتواء الزيت، أو جدران حاجزة للحريق، أو قبوًا خارجيًا في العديد من الولايات القضائية، فهي الاختيار القياسي للمواقع التي يشغل فيها الموظفون نفس المبنى الذي تشغل فيه المعدات الكهربائية. تتضمن بيئات التثبيت الشائعة ما يلي:

• المباني التجارية الشاهقة، حيث يتم تركيب الوحدة في الطوابق العليا أو في غرف الكهرباء في الطابق السفلي
• المستشفيات والمدارس، حيث تقيد قوانين مكافحة الحرائق المعدات المملوءة بالنفط داخل المباني المحتلة
• مراكز البيانات، حيث يعتبر توزيع الطاقة دون انقطاع وانخفاض مخاطر الحرائق من الأولويات
• منشآت الطاقة المتجددة، بما في ذلك توربينات الرياح ومحطات العاكس الشمسية
• المنشآت الصناعية ذات مناطق المعالجة التي تحظر وجود السوائل القابلة للاحتراق بالقرب من خطوط الإنتاج

النوع الجاف مقابل المحولات الزيتية

تختلف التقنيتان بشكل كبير في وسط التبريد، وسلوك الحرائق، وملف الصيانة. يلخص الجدول أدناه الاختلافات العملية ذات الصلة بقرار الشراء.

اعتبارات الاختيار

هل يمكن استخدام محولات النوع الجاف في الخارج؟

نعم، يكون التثبيت الخارجي ممكنًا عندما يتم إنشاء الوحدة بغلاف مقاوم للعوامل الجوية تم تصنيفه للتطبيق، وعادةً ما يكون NEMA 3R أو ما يعادله. تشتمل المحولات من النوع الجاف الخارجية على حماية إضافية ضد دخول الرطوبة، وفتحات تهوية مع أغطية مطر، وطلاءات مقاومة للتآكل. يجب أن تؤخذ تقلبات درجة الحرارة المحيطة والرطوبة في الاعتبار في التصميم الحراري عند تحديد وحدة خارجية.

توصيات التثبيت والصيانة

الأخطاء الشائعة والاعتبارات التي تم التغاضي عنها

• انخفاض حجم فتحة التهوية، مما يرفع درجة حرارة التشغيل ويقلل من عمر اللف
• تجاهل عوامل خفض الارتفاع عند التثبيت على ارتفاع يزيد عن 1000 متر
• تحديد قيم المعاوقة دون التحقق من التنسيق الحالي لخطأ المنبع
• تطل على متطلبات مستوى الصوت في تركيبات الأرضيات المشغولة
• تخطي اختبار مقاومة العزل قبل التنشيط الأولي

اتجاهات الصناعة والتوقعات

إن الطلب على تقييمات كفاءة أعلى، مدفوعًا بمعايير كفاءة الطاقة المحدثة في مناطق متعددة، يدفع الشركات المصنعة نحو درجات فولاذية محسنة وهندسة تعبئة محسنة. يستمر النمو في بناء مراكز البيانات والربط البيني للطاقة المتجددة في توسيع التطبيقات التي تتطلب معدات تحويل داخلية منخفضة المخاطر.

الاستنتاج

A محول من النوع الجاف يوفر بديلاً عمليًا للمعدات المملوءة بالزيت حيثما تكون الأولوية للتركيب الداخلي أو تقليل مخاطر الحريق أو الصيانة المبسطة. تعد مطابقة فئة العزل وطريقة التبريد وتصنيف الغلاف مع بيئة التثبيت المحددة هي الخطوة الأساسية لتحقيق أداء موثوق به على المدى الطويل.

الأسئلة المتداولة

ما هو محول النوع الجاف؟

وهو عبارة عن محول يستخدم الهواء أو العزل الصلب مثل راتنجات الايبوكسي المصبوب بدلاً من الزيت لعزل وتبريد اللفات، مما يجعله مناسبًا للتركيب الداخلي بدون بنية تحتية لاحتواء الحرائق.

ما هو الفرق بين المحولات من النوع الجاف والمحولات من النوع الزيتي؟

تستخدم الوحدات من النوع الجاف عزل الهواء أو الراتنج وتحمل مخاطر حريق أقل، بينما تستخدم الوحدات من النوع الزيتي عازلًا سائلًا يوفر كفاءة تبريد أعلى ولكنه يتطلب الاحتواء واختبار الزيت بشكل دوري.

ما هي 4 أنواع من المحولات؟

يتم تجميع المحولات عادةً عن طريق طريقة التبريد والعزل إلى النوع الجاف، والنوع المغمور بالزيت، والراتنج المصبوب، والأنواع المعزولة بالغاز، وكل منها مناسب لفئات الجهد المختلفة وبيئات التثبيت.

ما هي المحولات من النوع الجاف المستخدمة؟

يتم استخدامها لرفع الجهد أو خفضه في المباني التجارية والمستشفيات والمدارس ومراكز البيانات والمرافق الصناعية حيث يتطلب الأمر وضعًا داخليًا وتقليل مخاطر الحريق.

هل يمكن استخدام المحولات من النوع الجاف في الخارج؟

نعم، عند وضعها في حاوية مقاومة للعوامل الجوية ومُصنفة للتعرض في الهواء الطلق، مع حماية إضافية ضد الرطوبة والتآكل وتغير درجات الحرارة المحيطة.
