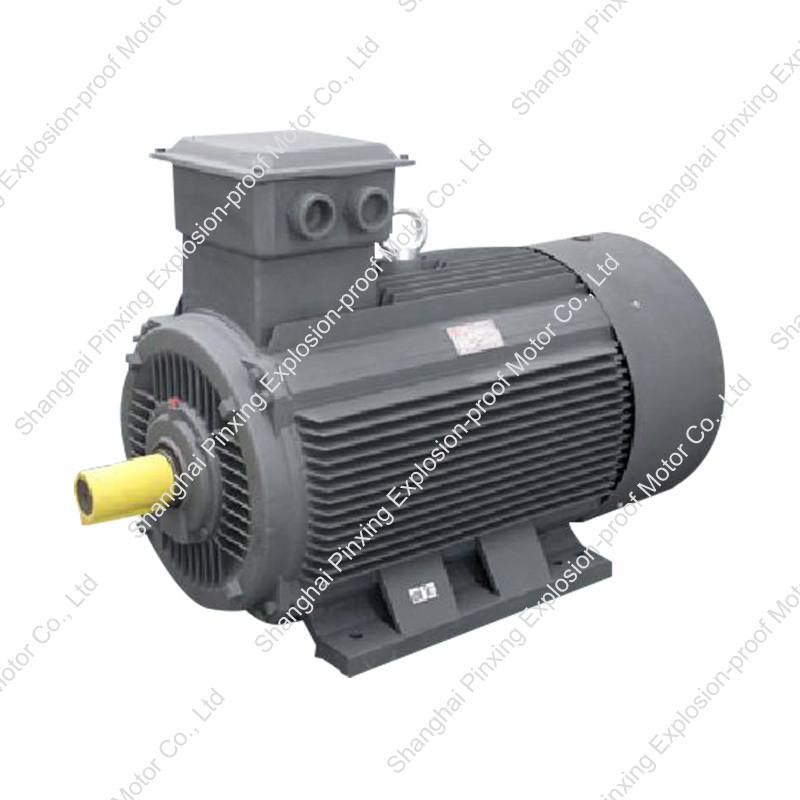

ما هو محرك التردد المتغير ذو الجهد المنخفض؟

في مشهد الأتمتة الصناعية الحديثة، وإدارة المباني، والتحكم في العمليات، يعد البحث عن الدقة والكفاءة والموثوقية في أنظمة الدفع الكهروميكانيكية أمرًا بالغ الأهمية. في قلب هذا التطور يكمن محرك التردد المتغير ذو الجهد المنخفض , قطعة هندسية متطورة غيرت طريقة تحكمنا في الآلات. على عكس المحركات التقليدية ذات السرعة الثابتة التي تعمل بمعدل ثابت يحدده تردد مصدر الطاقة، يعمل محرك التردد المتغير جنبًا إلى جنب مع وحدة تحكم محرك التردد المتغير (VFD). يسمح هذا الاقتران بتعديل دقيق وفي الوقت الحقيقي لسرعة المحرك وعزم الدوران عن طريق تغيير التردد والجهد للطاقة الموردة له. تعتبر هذه القدرة ثورية، حيث تمكن الأنظمة من مطابقة المخرجات بدقة مع الطلب بدلاً من العمل بسرعة كاملة ثابتة ومهدرة. من تحسين تدفق الهواء في نظام التدفئة والتهوية وتكييف الهواء (HVAC) التجاري الضخم إلى التحكم في السرعة الدقيقة للحزام الناقل أو المضخة، تعد هذه المحركات بمثابة العمود الفقري للحفاظ على الطاقة والمرونة التشغيلية. يتعمق هذا الدليل في التطبيقات والفوائد المحددة لهذه التكنولوجيا، مثل الأساسيات محرك التردد المتغير ذو الجهد المنخفض لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC). ، المبادئ وراء محرك التردد المتغير ذو الجهد المنخفض الموفر للطاقة ، الدور الحاسم لل جهاز تحكم في سرعة المحرك متغير التردد ذو الجهد المنخفض ، التصميم القوي لـ أ محرك متغير التردد ذو جهد منخفض ثلاثي الطور ، والممارسات الأساسية من أ دليل صيانة محرك التردد المتغير ذو الجهد المنخفض . يعد فهم هذه المكونات أمرًا أساسيًا لفتح تحسينات كبيرة في الأداء وتوفير التكاليف في أي تطبيق.

الدليل الشامل لمحركات VFD ذات الجهد المنخفض

يمثل دمج تكنولوجيا التردد المتغير مع المحركات ذات الجهد المنخفض قفزة إلى الأمام في تصميم نظام الدفع الكهربائي. أ محرك التردد المتغير ذو الجهد المنخفض تم تصميمه خصيصًا لتحمل الضغوط الكهربائية الفريدة التي يفرضها VFD، مثل نبضات التبديل عالية التردد وطفرات الجهد المحتملة، والتي يمكن أن تؤدي إلى تدهور عزل المحرك القياسي بمرور الوقت. غالبًا ما تتميز هذه المحركات بأنظمة عزل محسنة، وتصميمات محامل متخصصة لمنع حدوث أخاديد كهربائية، وتبريد محسّن للتعامل مع التشغيل بسرعة أقل. يتم إطلاق العنان للقوة الحقيقية لهذا النظام من خلال التفاعل السلس بين المحرك ووحدة التحكم الخاصة به، مما يسمح ببدء تشغيل سلس يقلل من الضغط الميكانيكي، وتغييرات السرعة الديناميكية لتحسين العملية، وتخفيضات كبيرة في استهلاك الطاقة من خلال القضاء على الخسائر المرتبطة بصمامات الاختناق أو المخمدات. بالنسبة للمهندسين ومديري المرافق ومتكاملي الأنظمة، لم يعد إتقان اختيار هذه الأنظمة وتطبيقها وصيانتها تخصصًا، بل أصبح متطلبًا أساسيًا لتصميم حلول صناعية وتجارية تنافسية ومستدامة وفعالة من حيث التكلفة.

1. التطبيق الأساسي: محرك التردد المتغير ذو الجهد المنخفض لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC).

تطبيق محرك التردد المتغير ذو الجهد المنخفض لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC). يعد هذا مثالًا نموذجيًا على مزاوجة التكنولوجيا المناسبة مع الحاجة الواضحة إلى الكفاءة. في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) التجارية والسكنية واسعة النطاق، تعمل المراوح والمضخات تقليديًا بسرعة ثابتة، مع التحكم في الإخراج بواسطة أجهزة مقيدة ميكانيكيًا مثل المخمدات والصمامات. تعتبر هذه الطريقة إسرافًا بطبيعتها، حيث يستمر المحرك في استهلاك الطاقة الكاملة تقريبًا حتى عند تقليل التدفق. يغير المحرك الذي يحركه VFD هذا النموذج بالكامل. من خلال تقليل سرعة المحرك بشكل مباشر لتتناسب مع متطلبات التبريد أو التدفئة أو التهوية الدقيقة، ينخفض ​​استهلاك الطاقة بشكل كبير - غالبًا ما يتبع علاقة قانون المكعب التقريبية حيث يؤدي انخفاض بسيط في السرعة إلى انخفاض كبير في الطاقة. بالإضافة إلى توفير الطاقة، توفر هذه الأنظمة تحكمًا دقيقًا في درجة الحرارة والضغط، وتقليل الضوضاء المسموعة عند السرعات المنخفضة، والتخلص من تيار التدفق العالي المرتبط ببدء التشغيل عبر الخط، مما يطيل عمر المعدات ويقلل الضغط على البنية التحتية الكهربائية.

• المكونات الأساسية التي تسيطر عليها: مضخات الماء المبرد، مضخات الماء المكثف، مراوح برج التبريد، مراوح وحدة معالجة الهواء (AHU)، ومراوح صندوقية ذات حجم الهواء المتغير (VAV).
• الفوائد الرئيسية: توفير الطاقة بنسبة 20-60% عند أحمال الطرد المركزي، وتحسين الراحة من خلال التحكم الدقيق، وتقليل التآكل الميكانيكي الناتج عن عمليات التشغيل الناعمة، وانخفاض الطلب الكهربائي عند الذروة.
• تكامل النظام: تتكامل VFDs الحديثة مباشرة مع أنظمة إدارة المباني (BMS) عبر بروتوكولات مثل BACnet أو Modbus، مما يسمح بالتحكم المركزي والذكي.

2. ميزة الكفاءة: محرك التردد المتغير ذو الجهد المنخفض الموفر للطاقة

عند مناقشة أ محرك التردد المتغير ذو الجهد المنخفض الموفر للطاقة ، من المهم أن نفهم أن الكفاءة تتحقق من خلال مزيج من التصميم المتأصل للمحرك ومنهجية التشغيل الخاصة به. أولاً، غالبًا ما يتم تصميم هذه المحركات وفقًا لمعايير الكفاءة المتميزة (مثل IE3 أو IE4)، مما يعني أن تصميمها الكهربائي الأساسي يقلل من الخسائر الناتجة عن الحرارة والمغناطيسية والاحتكاك. ثانياً، والأهم من ذلك، أن VFD يتيح ما يعرف بـ "التحكم النسبي للحمل". تم تصميم معظم المضخات والمراوح لتناسب ذروة الطلب، وهو ما يحدث بشكل غير متكرر. بالنسبة لغالبية عمرها التشغيلي، فهي تفرط في إمداد التدفق أو الضغط. محرك ذو سرعة ثابتة على هذا الحمل يهدر الطاقة. يقوم نظام VFD بضبط سرعة المحرك بحيث يتطابق خرجه بدقة مع الحمل المطلوب، مما يقلل بشكل كبير من استهلاك الطاقة. علاوة على ذلك، يمكن لـ VFD المصمم جيدًا أن يحسن عامل طاقة النظام، مما يقلل من رسوم الطاقة التفاعلية من المرافق. غالبًا ما يتم حساب عائد الاستثمار للترقية إلى مثل هذا النظام بالأشهر، وليس بالسنوات، مما يجعله واحدًا من أكثر إجراءات الحفاظ على الطاقة المتاحة تأثيرًا.

• كفاءة ذات مستويين: 1) تصميم محرك عالي الكفاءة (فقدان منخفض للجزء الثابت/الدوار). 2) مطابقة الحمل مع VFD (يزيل نفايات التحميل الجزئي).
• قياس المدخرات: توضح قوانين الألفة لأحمال الطرد المركزي أن استهلاك الطاقة يتناسب مع مكعب السرعة. يمكن أن يؤدي تقليل السرعة بنسبة 20% إلى تقليل استخدام الطاقة بنسبة 50% تقريبًا.
• ما وراء الطاقة: ويترجم انخفاض استهلاك الطاقة بشكل مباشر إلى انخفاض انبعاثات الغازات الدفيئة، مما يدعم أهداف الاستدامة للشركات.

3. مركز التحكم: فهم جهاز التحكم في سرعة المحرك ذو التردد المتغير ذو الجهد المنخفض

ال جهاز تحكم في سرعة المحرك متغير التردد ذو الجهد المنخفض ، المعروف عالميًا باسم محرك التردد المتغير (VFD) أو محرك السرعة القابل للتعديل (ASD)، هو العقل الذكي للنظام. وتتمثل وظيفتها الأساسية في تحويل طاقة التيار المتردد الواردة ذات التردد الثابت والجهد الثابت إلى خرج متغير التردد والجهد المتغير الذي يتحكم في سرعة المحرك وعزم الدوران. إن VFDs الحديثة عبارة عن أجهزة رقمية متطورة تتميز بالتحكم في المعالجات الدقيقة. إنها تسمح بأوضاع تحكم متعددة (على سبيل المثال، التحكم في V/هرتز، والتحكم في ناقل الحركة بدون مستشعر، والتحكم في ناقل الحلقة المغلقة) لتناسب احتياجات دقة التطبيق المختلفة. تشتمل الميزات الرئيسية على منحدرات تسريع/تباطؤ قابلة للبرمجة، وسرعات متعددة محددة مسبقًا، وتشخيص الأخطاء، ومنافذ اتصال لتكامل الشبكة. إن اختيار وحدة التحكم الصحيحة لا يقل أهمية عن اختيار المحرك نفسه؛ يجب أن يكون حجمه مناسبًا لتيار المحرك وتصنيف الطاقة، ويجب أن تتوافق مجموعة ميزاته مع تعقيد التطبيق لضمان التشغيل المستقر والموثوق والفعال.

• التكنولوجيا الأساسية: يستخدم الترانزستورات ثنائية القطب ذات البوابة المعزولة (IGBTs) لإنشاء شكل موجة معدلة بعرض النبض (PWM) يحاكي موجة جيبية متغيرة للمحرك.
• معايير الاختيار: قوة المحرك (كيلوواط/حصان)، جهد الإمداد، متطلبات التحكم (الأساسية مقابل الأداء العالي)، احتياجات الاتصالات، والتصنيف البيئي (على سبيل المثال، NEMA 1، NEMA 12).
• الحماية الأساسية: يوفر VFD الذي تم تكوينه بشكل صحيح حماية شاملة للمحرك، بما في ذلك الحمل الزائد، والجهد الزائد، والجهد المنخفض، وفقدان الطور، وحماية الدائرة القصيرة.

4. العمود الفقري الصناعي: محرك التردد المتغير ذو الجهد المنخفض ذو 3 مراحل

ال محرك متغير التردد ذو جهد منخفض ثلاثي الطور هو المعيار للتطبيقات الصناعية والتجارية نظرًا لخصائص أدائه المتفوق مقارنة بالتصميمات أحادية الطور. تعد المحركات ثلاثية الطور أكثر كفاءة بطبيعتها، ولها كثافة طاقة أعلى (طاقة أكبر في إطار أصغر)، وتنتج عزم دوران أكثر سلاسة مع اهتزازات أقل، كما أنها أبسط في البناء دون الحاجة إلى مكثفات البدء أو مفاتيح الطرد المركزي. عندما يتم إقرانها مع VFD، يتم تضخيم هذه المزايا. يسمح الإدخال ثلاثي الطور لـ VFD وإخراجه ثلاثي الطور للمحرك بالتحكم الدقيق في المجال المغناطيسي الدوار، مما يتيح خوارزميات التحكم المتقدمة. هذه المحركات هي العمود الفقري لعدد لا يحصى من التطبيقات، بدءًا من نقل السوائل والهواء في البنية التحتية إلى قيادة المغازل والناقلات في التصنيع. إن موثوقيتها وإمكانية التحكم فيها تجعلها لا غنى عنها في العمليات التي يكون فيها وقت التشغيل والدقة وتكاليف الطاقة عوامل حاسمة.

• لماذا ثلاث مراحل ؟: يوفر مجالًا مغناطيسيًا دوارًا ذاتي التشغيل، وكفاءة أعلى، وتوصيلًا ثابتًا للطاقة، وتصميمًا قويًا وسهل الصيانة.
• التطبيقات الصناعية المشتركة: مضخات الطرد المركزي، والمراوح المحورية، وأنظمة النقل، ومعدات الخلط، ومغازل الأدوات الآلية، والبثق.
• فئات الجهد: تشمل فئات الجهد المنخفض الشائعة 230 فولت، و400 فولت، و480 فولت، و690 فولت تيار متردد، اعتمادًا على المعايير الكهربائية الإقليمية.

5. ضمان طول العمر: أ دليل صيانة المحرك ذو التردد المتغير ذو الجهد المنخفض

الصيانة الاستباقية هي المفتاح لزيادة عمر وموثوقية نظام المحرك VFD. شامل دليل صيانة محرك التردد المتغير ذو الجهد المنخفض يحدد الممارسات التي تتناول الجوانب الكهربائية والميكانيكية الفريدة لهذه الأنظمة. يقدم وجود VFD مخاوف محددة، مثل تيارات التحمل وضغط العزل الناتج عن ارتفاع الجهد (dv/dt). يتضمن نظام الصيانة القوي عمليات فحص منتظمة للحالة المادية للمحرك، ومراقبة الأداء الحراري، والتحقق من معلمات VFD وتوصيلاته. تركز الصيانة الكهربائية على التحقق من التوصيلات المحكمة، والتحقق من مقاومة العزل، وضمان التأريض المناسب لتخفيف التداخل الكهرومغناطيسي. تتضمن الصيانة الميكانيكية الاستماع إلى ضوضاء المحمل غير العادية، والتحقق من الاهتزاز، وضمان تدفق هواء التبريد المناسب، خاصة عند السرعات المنخفضة حيث قد ينخفض ​​التبريد الذاتي للمحرك.

• الجدول الوقائي: تنفيذ قوائم مرجعية ربع سنوية وسنوية منتظمة. ربع سنوي: الفحص البصري والمسح الحراري للتوصيلات والتحقق من عدم وجود اهتزازات/ضوضاء غير عادية. سنويًا: اختبار مقاومة العزل (Megger)، وفحص/تشحيم المحامل (إن أمكن)، وفحص VFD الشامل والتحقق من المعلمات.
• الفحوصات الخاصة بـ VFD: تأكد من أن مراوح التبريد قيد التشغيل، وأن المبددات الحرارية نظيفة، وأن مكثفات ناقل التيار المستمر لا تظهر عليها أي علامات للانتفاخ أو التسرب، وأن جميع أسلاك التحكم آمنة.
• أوضاع الفشل الشائعة للمراقبة: تحمل الفشل من الأخاديد الكهربائية، وانهيار العزل من الإجهاد الجهد، وارتفاع درجة الحرارة من عملية منخفضة السرعة أو فتحات التهوية المسدودة، ودخول التلوث.

الأسئلة الشائعة

هل يمكن استخدام أي محرك قياسي منخفض الجهد مع VFD؟

في حين أن العديد من محركات التيار المتردد القياسية يمكن تشغيلها باستخدام VFD، إلا أنه لا يوصى باستخدامه للخدمة الموثوقة على المدى الطويل. محرك يسمى أ محرك التردد المتغير ذو الجهد المنخفض تم تصميمه خصيصًا لهذا الواجب. قد تحتوي المحركات القياسية على أنظمة عزل غير مصنفة لارتفاع الجهد العالي التردد (dv/dt) الناتج عن تبديل VFD، مما يؤدي إلى فشل العزل المبكر. قد يكونون أيضًا عرضة لتحمل التيارات التي تسبب الحفر والأخدود. تتميز المحركات ذات الأداء العكسي أو المحركات ذات تصنيف VFD بعزل طور محسّن، وغالبًا ما تستخدم محامل معزولة أو حلقات تأريض للعمود، وهي مصممة للتبريد المناسب عبر نطاق واسع من السرعة. بالنسبة للتطبيقات الهامة، قم دائمًا بإقران VFD بمحرك مُصنف للاستخدام العاكس.

ما مقدار الطاقة التي يمكنني توفيرها حقًا باستخدام نظام محرك VFD؟

ال savings from an محرك التردد المتغير ذو الجهد المنخفض الموفر للطاقة تعتبر الأنظمة كبيرة وقابلة للقياس الكمي، خاصة بالنسبة لأحمال الطرد المركزي مثل المضخات والمراوح، والتي تتبع قوانين التقارب. وكقاعدة عامة، فإن تقليل سرعة المضخة أو المروحة بنسبة 20% يمكن أن يقلل الطاقة اللازمة لتشغيلها بنسبة 50% تقريبًا. في التطبيقات ذات الطلب المتغير للغاية، مثل محرك التردد المتغير ذو الجهد المنخفض لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC). ، متوسط توفير الطاقة بنسبة 30-50٪ أمر شائع. يعتمد الرقم الدقيق على ملف تعريف التحميل الخاص بك - مقدار الوقت الذي يقضيه النظام عند التدفق المنخفض مقابل التدفق الكامل. يعد التدقيق التفصيلي للطاقة أو تحليل ساعات تشغيل النظام عند نقاط التحميل المختلفة أفضل طريقة لحساب العائد الدقيق المتوقع على الاستثمار.

ما هو الفرق بين VFD وبادئ التشغيل الناعم؟

كلا أ جهاز تحكم في سرعة المحرك متغير التردد ذو الجهد المنخفض (VFD) وبدء تشغيل محرك التحكم الناعم، لكن قدراتهما تختلف بشكل أساسي. إن جهاز التشغيل الناعم هو جهاز أبسط يعمل فقط على تقليل الجهد أثناء بدء التشغيل للحد من تيار التدفق وتوفير تسارع سلس إلى السرعة الكاملة. بمجرد الوصول إلى السرعة الكاملة، يعمل المحرك بكامل طاقته، ولا يمكن التحكم في السرعة بشكل إضافي. يوفر VFD أيضًا بداية ناعمة، ولكن وظيفته الأساسية هي التحكم المستمر في السرعة وعزم الدوران. يمكنه تشغيل المحرك بأي سرعة من صفر إلى أعلى من سرعته الأساسية (ضمن الحدود) لمطابقة متطلبات العملية، مما يتيح توفير الطاقة المستمر والتحكم الدقيق. بالنسبة للتطبيقات التي تتطلب فقط تخفيف تيار بدء التشغيل، قد يكون جهاز التشغيل الناعم كافيًا. بالنسبة للتطبيقات التي تتطلب تشغيلًا متغير السرعة لأسباب تتعلق بالعملية أو الكفاءة، فإن VFD ضروري.

هل تتطلب محركات VFD صيانة خاصة مقارنة بالمحركات القياسية؟

نعم، بعد مخصصة دليل صيانة محرك التردد المتغير ذو الجهد المنخفض من المستحسن بسبب عوامل الإجهاد الفريدة. الاعتبارات الإضافية الرئيسية هي الكهربائية. يعد اختبار مقاومة العزل المنتظم (meggering) أكثر أهمية للكشف عن العلامات المبكرة لتدهور العزل الناتج عن ارتفاع الجهد. يجب مراقبة حالة المحمل عن كثب بحثًا عن علامات تلف التفريغ الكهربائي (الأخدود)، والتي تظهر على شكل ضوضاء أو اهتزاز مفرط. يعد التصوير الحراري مفيدًا للتحقق من التسخين عند التوصيلات وعلى جسم المحرك، خاصة عند السرعات المنخفضة حيث تكون مراوح التبريد الداخلية أقل فعالية. في حين أن الصيانة الميكانيكية الأساسية (التشحيم، والمحاذاة، والتنظيف) متشابهة، فإن التشخيصات الكهربائية أكثر تخصصًا وأهمية لمنع التوقف غير المتوقع في الأنظمة التي تعتمد على VFD.
