ما هو محرك NEMA؟ فئات التصميم وأحجام الإطارات والمرفقات ونصائح الشراء

ما هو محرك NEMA؟

يقوم مشرف صيانة في أوهايو بسحب محرك مضخة فاشل بقدرة 5 حصان ويقرأ لوحة الاسم: إطار 184T، حاوية TEFC، التصميم B، 230/460 فولت، 60 هرتز، عامل الخدمة 1.15. وفي غضون ساعات، ينزلق محرك بديل يحمل نفس تصنيف NEMA على نفس اللوح الأساسي دون إعادة حفر فتحة تثبيت واحدة.

إن قابلية التبادل هذه هي بيت القصيد من معيار محرك NEMA. تنشر NEMA، الرابطة الوطنية لمصنعي الأجهزة الكهربائية، معيار MG 1، وهو المعيار الذي يحكم المحركات والمولدات في جميع أنحاء الولايات المتحدة وكندا والمكسيك والعديد من أسواق التصدير. محرك NEMA هو أي محرك تم تصميمه وتحديد أبعاده واختباره وفقًا لمتطلبات MG 1.

نطاق المعيار واسع: يغطي NEMA المحركات المصنفة من 1/1000 حصان حتى 50000 حصان ، بجهد يصل إلى 13800 فولت. ويشمل هذا النطاق أدوات ذات قدرة حصانية جزئية، ومحركات صناعية للأغراض العامة، وآلات كبيرة عالية الجهد.

هناك تمييز واحد يستحق التركيز: يحدد حجم NEMA أبعاد التركيب فقط، وليس الأداء . يتميز محرك السائر NEMA 23 بواجهة تثبيت مربعة مقاس 2.3 بوصة، لكن التعيين لا يذكر شيئًا عن عزم الدوران أو خصائصه الكهربائية. ينطبق نفس المنطق على أرقام إطارات NEMA الصناعية - فهي توحد الواجهة المادية بحيث تظل المحركات من مختلف الشركات المصنعة قابلة للتبديل ميكانيكيًا.

تهيمن محركات IEC، التي تحكمها اللجنة الكهروتقنية الدولية، على أوروبا ومعظم آسيا، بأرقام إطارات مترية وأبعاد تركيب مختلفة. إذا كنت تقوم ببناء معدات لأمريكا الشمالية، أو صيانة الآلات المصممة لهذا السوق، فإن NEMA هو المعيار الذي تحتاج إلى العمل معه.

فئات تصميم NEMA: مطابقة المحرك للحمل

تقسم NEMA MG 1 المحركات الحثية إلى أربع فئات تصميم (A وB وC وD) استنادًا إلى عزم الدوران، وعزم دوران الانهيار، وتيار الدوار المقفل، والانزلاق. تظهر فئة التصميم على لوحة الاسم وتتحكم في كيفية تصرف المحرك أثناء التشغيل والتحميل الزائد.

التصميم B هو التصميم الافتراضي لمعظم الأعمال الصناعية ذات الأغراض العامة لأنه يوازن بين تيار البدء وعزم الدوران. يضيف التصميم A عزم الدوران للأدوات الآلية. يعمل التصميم C على زيادة عزم الدوران للمعدات التي يجب أن تبدأ تحت حمل جزئي أو كامل. يوفر التصميم D عزم دوران عاليًا جدًا لبدء التشغيل مع انزلاق أعلى، وهو ما يناسب الأحمال ذات القصور الذاتي العالي جدًا أو دورات البدء المتكررة.

كيف تغير فئة التصميم سلوك البداية

تيار الدوار المقفل، التيار المسحوب لحظة تطبيق الطاقة، يختلف باختلاف فئة التصميم. عادةً ما تسحب محركات التصميم B ما بين 600 إلى 650 بالمائة من تيار الحمل الكامل، ولهذا السبب تعمل مع بادئ التشغيل القياسي عبر الخط في معظم المصانع. تتاجر محركات التصميم C بمساحة رأس صغيرة لتيار البداية للحصول على عزم دوران إضافي. إذا توقف محرك Design B على ناقل محمّل، فغالبًا ما يكون استبداله بوحدة Design C هو الحل الأسرع، بشرط أن يظل الإطار والتركيب متوافقين.

الخطأ الذي يسبب معظم حالات فشل الاستبدال

خطأ الاختيار الأكثر شيوعًا هو الاختيار حسب القدرة الحصانية وحجم الإطار فقط، مع تجاهل فئة التصميم. يتصرف المحرك الذي يبدأ بالتفريغ بشكل مختلف تمامًا عن المحرك الذي يجب أن يبدأ بحزام محمل أو حجرة كسارة كاملة. قارن خطاب تصميم اللوحة مع الحمولة المدفوعة قبل الطلب.

أحجام إطارات NEMA وقيمة قابلية التبادل

تحدد أرقام إطارات NEMA (143T، 145T، 182T، 184T، 213T، 215T، 254T، 256T، 284T، 286T، 324T، 326T، 364T، 365T، 404T، 405T، 444T، 445T، وما بعدها) الغلاف المادي للمحرك: ارتفاع العمود، وقطر العمود، ونمط مسمار التثبيت، والطول الإجمالي.

تشير اللاحقة "T" إلى سلسلة الإطارات القياسية الحديثة. يتم تركيب محركين لهما نفس رقم الإطار من شركات مصنعة مختلفة على نفس اللوح الأساسي ويقبلان نفس أداة التوصيل. إن هذا الوعد بقابلية التبديل هو السبب وراء إمكانية تبديل المحرك الفاشل خلال ساعات بدلاً من أيام.

ماذا يعني توحيد الإطار لمصنعي المعدات الأصلية

بالنسبة لمصنعي الآلات الذين يقومون بالتصدير إلى أمريكا الشمالية، فإن تحديد إطارات NEMA من البداية يؤدي إلى تجنب لوحات المحول وإعادة الاعتماد. تعمل الإطارات القياسية على تبسيط مخزون قطع الغيار: يمكن لحجم إطار واحد أن يغطي نطاقًا واسعًا من تقييمات الطاقة، ويظل المخزون قابلاً للتنبؤ به.

ما الذي يجب التحقق منه قبل استبدال محرك إطار NEMA

لا يضمن رقم الإطار وحده التطابق إذا كان امتداد العمود أو مسار المفتاح أو تكوين القدم مختلفًا. قبل الطلب، تأكد من قطر العمود وطوله وحجم المفتاح واتجاه التثبيت. عندما يقترح المورد إطارًا بديلاً، تعامل معه على أنه إعادة تصميم، وليس بديلاً.

أنواع حاويات NEMA: ODP، وTEFC، وما بعدها

تصف أنواع حاويات NEMA مدى حماية المحرك لمكوناته الداخلية من البيئة المحيطة. يعد اختيار العلبة الخاطئة سببًا رئيسيًا لفشل اللف المبكر.

فتح مقاوم للتنقيط (ODP)

تحتوي محركات ODP على فتحات تهوية تسمح بتدفق هواء التبريد عبر اللفات، بينما يعمل الغلاف على تحويل السائل المتساقط بزاوية تصل إلى 15 درجة من الوضع الرأسي. إنها أكثر برودة وأقل تكلفة من التصميمات المغلقة، ولكنها تناسب فقط المساحات الداخلية النظيفة والجافة. إن غرف المضخات ومحطات التدفئة والتهوية وتكييف الهواء وغرف الضواغط التي يتم الحفاظ عليها خالية من الغبار والرطوبة هي مناطق نموذجية لـ ODP. لتلك الظروف، أ محرك ODP نيما يوفر تبريدًا موثوقًا دون الحصول على قسط من العلبة المغلقة.

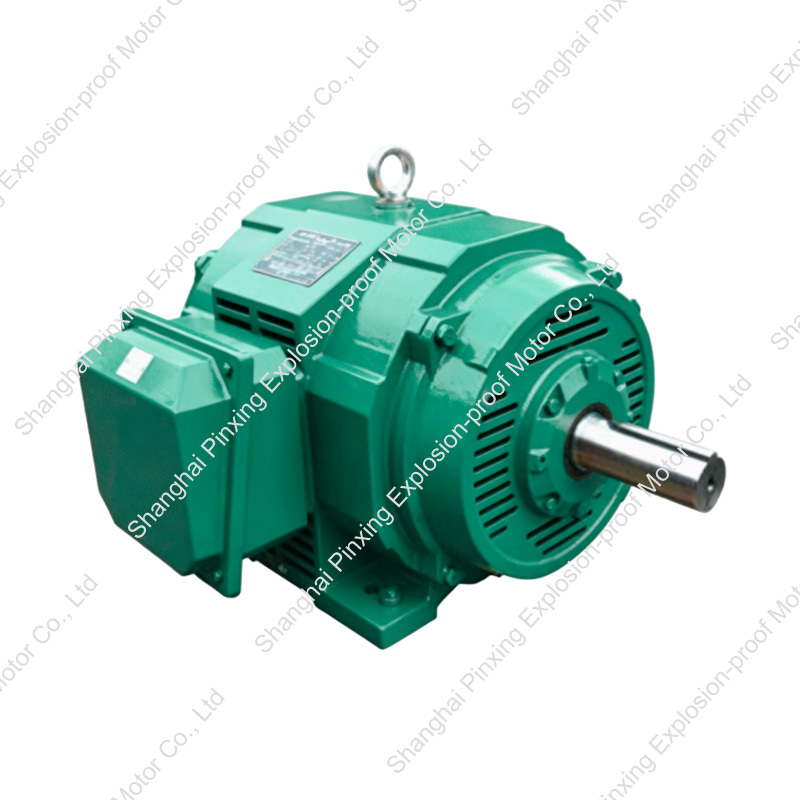

مخصص ODP الموردين والمصنعين - Shanghai Pinxing Explosion-proof Motor Co. Shanghai Pinxing Explosion-proof Motor Co., Ltd هي موردي ODP الصينيين ومصنعي ODP، نحن نقدم ODP مخصص للبيع. عرض المنتج →

مبرد بمروحة مغلقة بالكامل (TEFC)

تقوم محركات TEFC بإحاطة الجزء الثابت والدوار بالكامل؛ تهب مروحة خارجية فوق الإطار ذي الزعانف لنقل الحرارة بعيدًا. لا يدخل الهواء المحيط إلى المحرك، مما يجعل TEFC الخيار الأول للمواقع المتربة والرطبة والخارجية. تعتمد خطوط تجهيز الأغذية، ومعدات مناولة الحبوب، والمناشر، والمصانع الكيميائية بشكل روتيني على محركات TEFC لأن الجزيئات المحمولة بالهواء لا تلمس اللفات أبدًا. عندما يكون من المتوقع حدوث الغسل أو التعرض للطقس، أ محرك TEFC نيما يوفر الحماية التي لا يستطيع محرك ODP توفيرها.

مخصص TEFC الموردين والمصنعين - Shanghai Pinxing Explosion-proof Motor Co Shanghai Pinxing Explosion-proof Motor Co., Ltd هي موردي TEFC الصينيين ومصنعي TEFC، ونحن نقدم TEFC مخصصًا للبيع. عرض المنتج →

بالإضافة إلى ODP وTEFC، تحدد NEMA أيضًا TENV (مغلق تمامًا وغير مهووس) للمواقع التي لا يتوفر فيها تدفق الهواء الخارجي، والمرفقات المقاومة للانفجار (XPRF) للمناطق المصنفة الخطرة مثل المصانع الكيميائية ومنشآت الحبوب. تحتوي المحركات المقاومة للانفجار على أي اشتعال داخلي لذلك لا يمكنها إشعال الغاز أو الغبار المحيط. في المناطق المصنفة، يعد اختيار العلبة مسألة تتعلق بالسلامة، وليست مشكلة تتعلق بالتكلفة - و دليل اختيار المحرك المقاوم للانفجار يشرح الاختلافات العملية.

الجهد والتردد وعامل الخدمة والكفاءة

تحمل معظم محركات NEMA في أمريكا الشمالية تصنيفات 230/460 فولت عند 60 هرتز؛ غالبًا ما تستخدم المنشآت الكندية 575 فولتًا، وتصل الآلات الكبيرة إلى 13800 فولت. كما تحدد العديد من مشاريع التصدير أيضًا تشغيل 50 هرتز. تأكد من الجهد والتردد قبل الطلب، وقارن بيانات اللوحة مع العرض الفعلي لموقعك.

عامل الخدمة هو اعتبار آخر خاص بـ NEMA. يحتوي محرك NEMA النموذجي على 1.15 عامل الخدمة مما يعني أنه يمكن تشغيله بنسبة 15 بالمائة أعلى من الحمل المقنن دون تجاوز ارتفاع درجة الحرارة التصميمية. تم تصنيف معظم محركات IEC بـ 1.0. وهذا الهامش الإضافي مهم في تطبيقات التحميل الثابت حيث تحدث أحمال زائدة قصيرة أو انخفاض الجهد أو ارتفاع في درجة الحرارة المحيطة.

من حيث الكفاءة، يتوافق NEMA Premium تقريبًا مع فئة IE3 العالمية، كما أن مستويات IE4 متاحة بشكل متزايد. ونظرًا لأن المحرك يستهلك كهرباء بأضعاف سعر الشراء على مدار عمره التشغيلي، فإن الكفاءة هي أسرع رافعة في التكلفة الإجمالية للملكية. بالنسبة للآلات الكبيرة، يتم تغطية فئات الكفاءة ومنطق الاسترداد في كفاءة المحرك عالي الجهد ودليل اختيار IE4 .

ما الذي يجب التحقق منه قبل شراء محرك NEMA

يعد الحصول على محرك NEMA، خاصة من شركة مصنعة خارج أمريكا الشمالية، أمرًا مباشرًا إذا قمت بالتحقق من هذه النقاط الست قبل الالتزام:

1. تتوافق فئة التصميم (A، B، C، أو D) مع عزم الدوران ومتطلبات الانزلاق للمعدات المدفوعة.
2. يتطابق رقم الإطار وقطر العمود وطول امتداد العمود ومجرى المفتاح مع اللوحة الأساسية والوصلة الموجودة.
3. نوع العلبة (ODP، TEFC، أو مقاوم للانفجار) يناسب ظروف الموقع الفعلية.
4. يتطابق الجهد والتردد مع العرض: عادةً 230/460 فولت عند 60 هرتز، مع معدل 50 هرتز إذا احتاجت معدات التصدير إليه.
5. يتم التحقق من فئة الكفاءة من خلال شهادات الاختبار، وليس فقط قيم الكتالوج.
6. يغطي عامل الخدمة وفئة العزل وتصنيف درجة الحرارة المحيطة أسوأ حالات التشغيل.

بالنسبة لفرق الصيانة، تمنع هذه الفحوصات السبب الأكثر شيوعًا للفشل المبكر: تركيب محرك صحيح كهربائيًا على الورق ولكنه خاطئ ميكانيكيًا أو بيئيًا في الموقع. بالنسبة لمصنعي المعدات الأصلية، فإنهم يمنعون مطالبات الضمان الناتجة عن الأبعاد غير المتطابقة. تظهر مناقشة أوسع لاختيار المحركات ذات الجهد المنخفض والحماية وتكامل VFD في دليل المحرك ذو الجهد المنخفض .

اختيار الشريك الذي يبني NEMA MG 1

وبعيدًا عن المواصفات، فإن السؤال الحقيقي هو ما إذا كان المورد يقوم بالتصنيع وفقًا لـ NEMA MG 1 أو ببساطة يقوم بتسمية المنتجات باسم NEMA. تعتبر الشهادات وتقارير الاختبار وسجل التصدير المستمر إلى أمريكا الشمالية دليلاً عمليًا. تقوم شركة Shanghai Pinxing، وهي شركة تصنيع سيارات تشحن إلى أكثر من 40 دولة، ببناء محرك كامل مجموعة المحركات نيما يغطي كلاً من حاويات ODP وTEFC بأحجام الإطارات المستخدمة في الصناعة الأمريكية والكندية، ويمكنه توفير الرسومات الأبعاد ووثائق الاختبار التي يتطلبها اختبار قبول المصنع المناسب.

موردو محركات NEMA المخصصة والمصنعون - Shanghai Pinxing Mo Shanghai Pinxing Explosion-proof Motor Co., Ltd هي موردي محركات NEMA الصينية ومصنعي محركات NEMA، نحن نقدم محرك NEMA مخصص... عرض المنتج →

تخبرك اللوحة ما هو المحرك. يخبرك المورد الذي يتمتع بخبرة عملية في أسواق NEMA ما إذا كان سيعمل أم لا. تغطي فئة التصميم وحجم الإطار والعلبة والجهد والكفاءة 95 بالمائة من القرار؛ والباقي هو اختيار الشركة المصنعة التي تثبت عمليات إنتاجها واختبارها أنها تفهم المعيار.
