ما هي المعلمات التي تحدد أداء محرك التردد المتغير ذو الجهد المنخفض؟

يواجه المهندسون قرارات حاسمة عند اختيار أنظمة القيادة للتطبيقات الصناعية. يؤدي تكوين المعلمة الخاطئ إلى إهدار الطاقة أو الفشل المبكر أو عدم الاستقرار التشغيلي. يتناول هذا الدليل ثلاث مواصفات فنية أساسية يجب على فرق المشتريات تقييمها عند تحديدها محرك التردد المتغير ذو الجهد المنخفض أنظمة للبيئات الصناعية الصعبة.

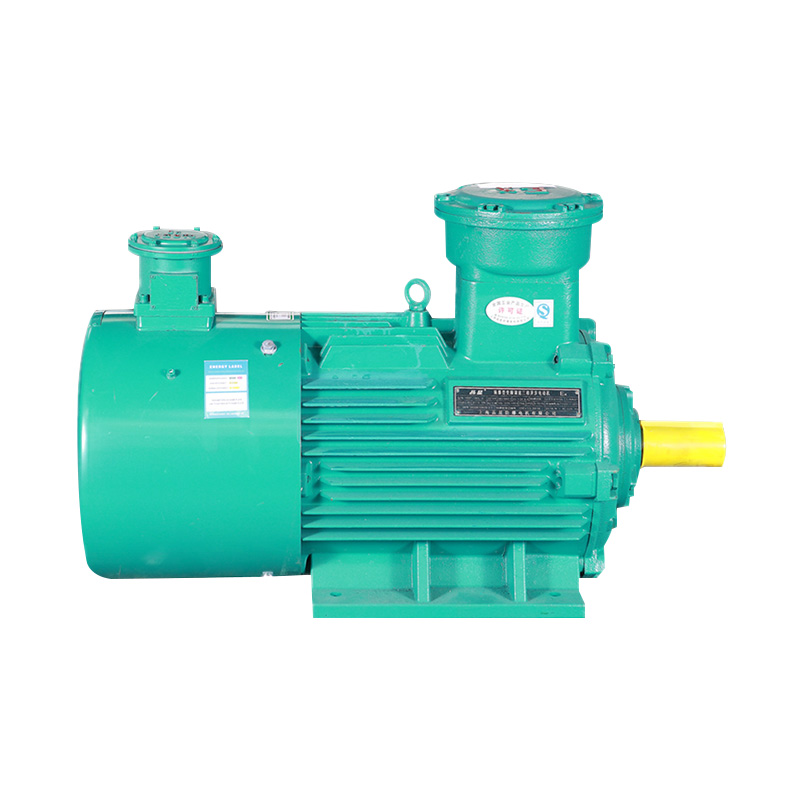

التقييمات الحالية والإدارة الحرارية

تمثل القدرة الحالية الحد الأساسي للتحمل الحركي. المواصفات الحالية لمحرك VFD منخفض الجهد تحديد خسائر النحاس، وتوليد الحرارة، وإجهاد العزل تحت عملية التردد المتغير. يجب على المهندسين التمييز بين قدرات التيار المقنن والتيار الأقصى والتيار الزائد.

تقدم محركات التردد المتغير تشويهًا توافقيًا يزيد من التحميل الفعال للتيار. يتراوح التشوه التوافقي الإجمالي (THD) عادةً من 3 إلى 8% في محركات تعديل عرض النبضة الحديثة. يخلق هذا التشويه تسخينًا إضافيًا يتجاوز ظروف التشغيل الجيبية. ويفسر مصنعو المحركات ذلك من خلال عوامل التخفيض أو أنظمة العزل المحسنة.

• يحدد التيار المقنن التشغيل المستمر بالسرعة الأساسية والحمل المقدر
• يسمح عامل الخدمة الحالي بالحمل الزائد المؤقت دون حدوث ضرر حراري
• يشير تيار الانهيار إلى الحد الأقصى قبل التشبع المغناطيسي
• تحدد تصنيفات الطبقة الحرارية (F أو H) ارتفاع درجة الحرارة المسموح به

اعتبارات التدفئة التوافقية

يؤدي تشغيل التردد المتغير إلى حدوث خسائر إضافية في ملف الجزء الثابت وقفص الجزء الدوار. وتزداد هذه الخسائر مع تردد الموجة الحاملة وسرعة التبديل. يقوم المهندسون بحساب التسخين المكافئ باستخدام قيمة الجذر التربيعي المتوسط ​​الحالية، بما في ذلك المكونات التوافقية.

تستخدم تصميمات المحركات عالية الكفاءة مقاطع عرضية أكبر للموصلات وعوامل تعبئة الفتحات المحسنة. تعمل ميزات البناء هذه على تقليل خسائر المقاومة وتحسين القدرة على تبديد الحرارة. يجب أن تتطلب مواصفات المشتريات تصنيفات واجب العاكس للتطبيقات التي تعمل تحت تردد أساسي يبلغ 60 هرتز.

تحجيم الطاقة وتحليل دورة العمل

يمتد اختيار تصنيف الطاقة إلى ما هو أبعد من مطابقة الحمل البسيطة. تصنيفات قوة المحرك ذات التردد المتغير يجب أن يستوعب ملف تعريف الحمل الميكانيكي ومتطلبات التسارع ومتطلبات الكبح المتجدد. يؤدي الحجم الزائد إلى زيادة تكلفة رأس المال وتقليل كفاءة التشغيل. يؤدي تقليل الحجم إلى مخاطر الحمل الحراري الزائد وتقصير عمر الخدمة.

يحدد تصنيف دورة العمل (IEC 60034-1) ظروف التوازن الحراري. يفترض العمل المستمر (S1) وجود حمل مستمر حتى استقرار درجة الحرارة. تسمح دورات العمل الدورية (S2-S10) بأحمال زائدة مؤقتة بناءً على ثوابت الوقت الحراري.

عزم الدوران المتغير مقابل أحمال عزم الدوران الثابت

تتبع مضخات ومراوح الطرد المركزي خصائص عزم الدوران المتغيرة حيث يختلف الطلب على الطاقة باختلاف السرعة المكعبة. تسمح هذه التطبيقات محرك الجهد المنخفض الموفرة للطاقة التحجيم عند نقطة التشغيل الفعلية بدلاً من ذروة الطلب. تتطلب أحمال عزم الدوران الثابتة، بما في ذلك الناقلات ومضخات الإزاحة الإيجابية، قدرة عزم دوران كاملة عبر نطاق السرعة.

يحدد تقاطع منحنى السرعة وعزم الدوران نقاط التشغيل المستقرة. يتحقق المهندسون من أن عزم دوران المحرك يتجاوز الحد الأقصى لعزم دوران الحمل بنسبة 15-20%. يستوعب هذا الهامش تقلبات الجهد، وتغيرات درجات الحرارة، والحمل العابر دون ظروف التوقف.

خصائص التحميل والاستجابة الديناميكية

تؤثر خصائص الحمل الميكانيكي بشكل أساسي على مواصفات نظام القيادة. مطابقة أحمال محرك VFD الصناعي يتطلب تحليل القصور الذاتي وخصائص الاحتكاك ومتطلبات سرعة عزم الدوران. تتطلب الأحمال ذات القصور الذاتي العالي منحدرات تسارع ممتدة لمنع رحلات التيار الزائد أو الإجهاد الميكانيكي.

تؤثر نسبة القصور الذاتي للحمل (القصور الذاتي للحمل مقسومًا على القصور الذاتي للمحرك) على استقرار النظام وزمن الاستجابة. تتطلب النسب التي تتجاوز 10:1 ضبطًا دقيقًا لمعلمات المشتقة التناسبية والتكاملية. قد تتطلب نسب القصور الذاتي العالية جدًا ردود فعل التشفير من أجل عملية مستقرة لمكافحة ناقلات الأمراض.

• نوع عزم الحمل: ثابت، خطي، أو تربيعي مع السرعة
• بدء متطلبات عزم الدوران لآليات الاحتكاك العالي
• عودة الطاقة المتجددة أثناء التباطؤ

الامتثال الميكانيكية والرنين

تُظهر أنظمة القيادة رنينًا ميكانيكيًا عند ترددات طبيعية محددة. تعمل عملية التردد المتغير على عبور هذه الترددات أثناء التسارع والتباطؤ. يؤدي تضخيم الرنين إلى الاهتزاز والضوضاء والعطل الميكانيكي المحتمل.

تتضمن محركات التردد المتغيرة الحديثة وظائف تخطي التردد التي تتجنب التشغيل المستمر بسرعات الرنين. تعمل تقنيات التخميد، بما في ذلك الوصلات المطاطية، أو الحذافات، أو المخمدات الجماعية المضبوطة، على تخفيف تأثيرات الرنين. يجب أن توثق مواصفات المشتريات السرعات الحرجة التي يجب تجنبها وأداء التخميد المطلوب.

التكامل وتطوير المواصفات

فعالة محرك التردد المتغير ذو الجهد المنخفض يتطلب الشراء تفكيرًا نظاميًا متكاملًا. تتفاعل السعة الحالية وتقييم الطاقة وخصائص الحمل بطرق معقدة. قد يكون المحرك ذو التصنيف الحالي المناسب أقل من اللازم لمتطلبات التسارع ذات القصور الذاتي العالي. يفشل تصنيف الطاقة المناسب إذا كانت الطبقة الحرارية لا تتحمل التسخين التوافقي.

يجب أن تتطلب المواصفات الفنية وثائق الشركة المصنعة لتقديرات واجب العاكس، ومنحنيات التخفيض الحراري، وخصائص سرعة عزم الدوران. توفر شهادة الطرف الثالث للمعيار IEC 60034-17 (تطبيقات المحركات التي يتم تغذيتها بالعاكس) التحقق المستقل من الملاءمة.

• حدد نطاق سرعة التشغيل الفعلي والمدة لكل سرعة
• توثيق درجة الحرارة المحيطة وظروف الارتفاع
• تحديد عامل الخدمة المطلوب وإمكانية التحميل الزائد
• تتطلب خرائط الكفاءة عبر مظروف التشغيل

الأسئلة الشائعة

ما هو نطاق الجهد الذي يحدد محركات التردد المتغير ذات الجهد المنخفض؟

تصنف معايير الصناعة المحركات ذات الجهد المنخفض على أنها تلك التي يقل تصنيفها عن 1000 فولت. تتضمن التصنيفات الشائعة 230 فولت، و460 فولت، و575 فولت لتطبيقات أمريكا الشمالية. تستخدم الأنظمة الأوروبية عادةً 400 فولت أو 690 فولت. اختيار محرك VFD ذو الجهد المنخفض يجب أن يتطابق مع جهد توزيع المنشأة المتاح ومتطلبات إدخال محرك الأقراص.

كيف يؤثر تردد الناقل على أداء المحرك؟

يحدد تردد الموجة الحاملة معدل تبديل تعديل عرض النبضة. تعمل الترددات العالية (8-16 كيلو هرتز) على تقليل الضوضاء المسموعة وتموج تيار المحرك. ومع ذلك، فإن زيادة خسائر التبديل تقلل من كفاءة المحرك وتولد حرارة إضافية. يجب أن يتحمل عزل المحرك معدلات ارتفاع الجهد الأعلى (dv/dt) المرتبطة بترددات الموجة الحاملة العالية.

هل يمكن للمحركات القياسية أن تعمل بمحركات متغيرة التردد؟

تعمل المحركات القياسية للأغراض العامة مع محركات متغيرة التردد، ولكن مع قيود. تتميز المحركات العاكسة بعزل معزز (مقاومة ارتفاع 1600 فولت على الأقل)، ومراوح تبريد منفصلة للتشغيل منخفض السرعة، ومقاومة الطور المتوازنة. التوافق مع محرك التردد المتغير يتطلب تقييم هذه العوامل للتطبيقات الهامة.

المراجع

• إيك 60034-1:2017. الآلات الكهربائية الدوارة - التقييم والأداء. اللجنة الكهروتقنية الدولية.
• إيك 60034-17:2006. المحركات الحثية القفصية عند تغذيتها من المحولات - دليل التطبيق. اللجنة الكهروتقنية الدولية.
• نيما MG1-2021. المحركات والمولدات. الرابطة الوطنية لمصنعي الأجهزة الكهربائية.
• Jones، D. and Smith، R. تطبيق ومواصفات محرك التردد المتغير. مجلة تطبيقات صناعة IEEE، المجلد. 28، رقم 3، 2022.
• دي ألميدا، أ. وآخرون. أنظمة المحركات الموفرة للطاقة. التقرير الفني لمركز الأبحاث المشترك التابع للمفوضية الأوروبية، 2023.
